Aanleveren voor digitaal stansen/contour snijden van digitaal drukwerk
Checklist aanleveren Digitaal Stansen
Hieronder tref je een checklist aan voor het aanleveren van een PDF drukbestand voor digitaal stansen:
Bestandstype: PDF
Kleuropbouw: CMYK
Resolutie: 300 DPI
Afloop: 3mm
Veiligheidsmarge: 5 mm
Steunkleur: Stanslijnen opnemen als steunkleur (op overdruk)
Fonts: omzetten in lettercontouren
Export profiel: PDFX1a:2001 (zie joboptions)
Opmaken en aanleveren van Digitaal Gestanst Drukwerk
In de basis is het opmaken van gestanst drukwerk vergelijkbaar met elk ander eenvoudig drukwerkproduct, zoals een normale kaart of een flyer. Het enige verschil is dat je snijlijnen in je bestand opneemt voor het snijden en eventueel rillen. In deze uitleg gebruiken we “Voorbeeld Gestanste folder” om de stappen uit te leggen, download deze hieronder. Handige artikelen bij deze aanleverspecificaties:
- Aanleverspecificaties digitaal drukwerk
- DWC steunkleuren bibliotheek (Adobe)
- Steunkleuren opmaken in Illustrator / InDesign
- Steunkleuren opmaken in Scribus
- Steunkleuren opmaken in Affinity Designer
Deze programma’s zijn geschikt voor het opmaken van Gestanst Drukwerk
De snijlijn dient een vectorlijn (stroke) te zijn, opgemaakt als steunkleur. Je kan daarom niet elk opmaakprogramma gebruiken voor het ontwerpen van een stickervel. Hieronder een overzicht met de meest gebruikte opmaak programma’s en of deze geschikt is.

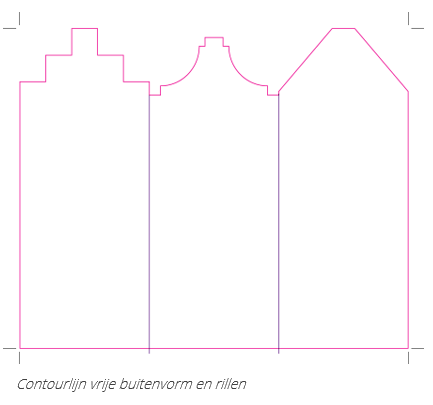

Checklist opmaken buitenvorm
Soort: Vectorlijn (stroke)
Kleuropbouw: Steunkleur
Kleurstaalnaam: Cutcontour
Inktdekking : 100%
Overdruk: Ja
Afloop: 3mm
Checklist opmaken rillen
Soort: Vectorlijn (stroke)
Kleuropbouw: Steunkleur
Kleurstaalnaam: CutcontourCrease
Inktdekking : 100%
Overdruk: Ja
Afloop: 3mm
Uitsparingen
Wil je je gestanste drukwerk ook voorzien van een uitsparing? Dit maak je exact hetzelfde op als de buitenvorm. Houdt hierbij rekening met de plaatsing van de snijlijnen. Hanteer een veiligheidsmarge van 6 mm tot de buitenvorm en andere uitsparingen. De kleinste uitsparing, zoals een boorgat, mag minimaal 4 x 4mm zijn, ofwel een boorgat met 4mm diameter.

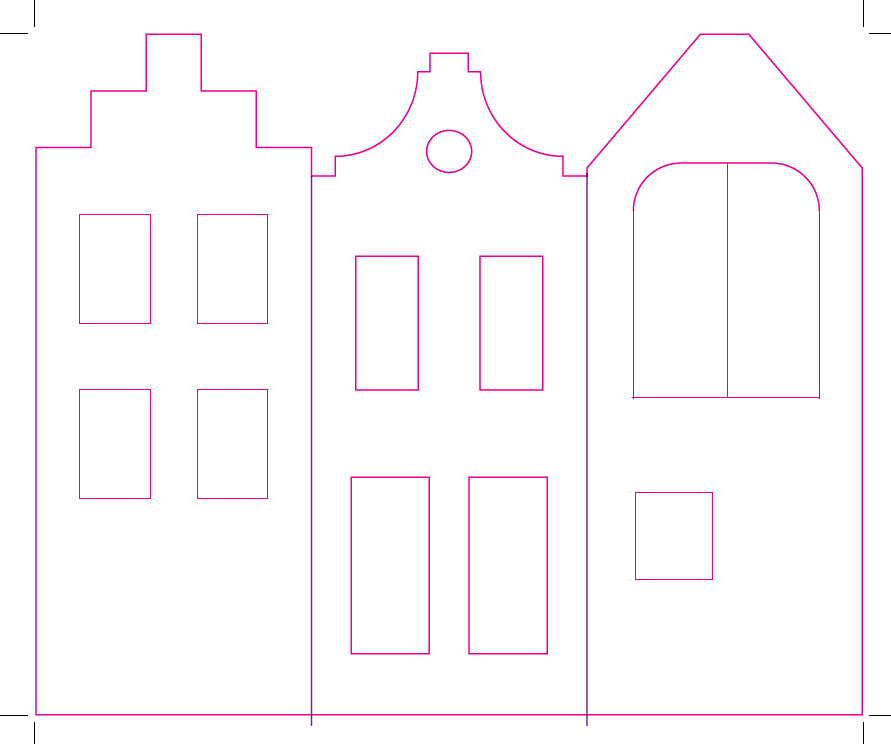

In dit rijtje grachtenpanden worden de raampjes zo uitgespaard. “Het Pakhuys” (rechter flap) wordt ook nog voorzien van 2 deurtjes. Deze dienen te scharnieren op een RIL, en verder uitgesneden te worden.
Detail - Deuren
- Het scharnierpunt van de deurtjes is de lange zijde links en rechts, tot de afgeronde vorm.
- Het rechte stuk maak je op als RILLIJN.
- De delen die open moeten klappen, maak je op als SNIJLIJN
NB. Laat de rillijn en snijlijn overlappen, deze dien je niet te verbinden
Het eindresultaat
Is je drukbeeld en de opmaak voor het stansen klaar en op de juiste manier opgemaakt, dan ziet je drukbestand er zo uit;
Opmaak drukbestand met drukbeeld en stanslijnen
Samenvatting en tips:
Alle steunkleuren op een rijtje:
Naast snijden kan onze digitale snijmachine ook rillen, slitten (voor stickervellen) en een perforatielijn zetten. Voor al deze mogelijkheden dien je de contourlijn op te maken in de juiste steunkleur:
- Helemaal doorsnijden: Voor het helemaal doorsnijden van papier gebruik je de steunkleur 'Cutcontour'.
- Rillijn: Voor het aanbrengen van een rillijn gebruik je de steunkleur 'CutcontourCrease'.
- Slitten: Slitten is enkel van toepassing op onze stickerpapiersoorten. Hiervoor gebruik je de steunkleur 'CutcontourKiss'.
- Perforatielijn: Voor een perforatielijn gebruik je ook de steunkleur 'Cutcontour', maar deze maak je op als een onderbroken pad/path.
Tips:
Onderstaande checklist dien je te hanteren in combinatie met de reguliere aanleverspecificaties. Vergeet niet ook deze goed door te nemen:
- Lever bestanden zonder snijtekens aan.
- Kleinste contour mogelijk: 4x4 mm (boorgat 4mm Ø)
- Gebruik enkel aan gesloten paden in vector.
- Gebruik voor perforaties of voor het aanbrengen van nikjes niet de dashed lijn, maar onderbreek daadwerkelijk het pad/path. (losse lijnen)
- Gebruik alleen contourlijnen van maximaal 1pt
- Het kleinste gaatje wat gemaakt kan worden is circa 3mm.
- Zet de contourlijnen allemaal op overdruk (overprint stroke).
- Een contourlijn moet er altijd voor zorgen dat het product los komt van het vel. De buitenste lijnen (ook al zijn deze recht) moeten als contourlijn in het bestand zijn opgenomen. Wil je dus aan A4-tje los gesneden hebben, dan voeg je contourlijnen toe die het eindformaat aanduiden.
- Je levert uiteindelijk één PDF-bestand aan met daarin het drukbeeld én de contourlijn(en).
- Plaats geen snijtekens en/of overbodige ruimte rondom. Afloop rondom is 3mm per object ten opzicht van de contourlijnen.
- Mediavlak dient gelijk te zijn aan het afloopvlak.
- Plaats geen contourlijnen buiten het tekengebied.
- Zorg ervoor dat de contourlijnen altijd een dekking hebben van 100%, zo ook de kleurtint van deze lijn.

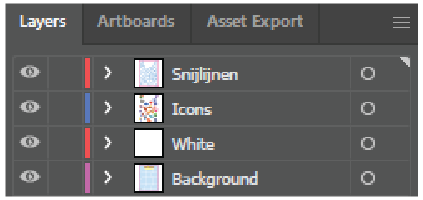

- Zet je steunkleuren ( snijlijnen ) allemaal in een aparte laag, boven alle andere lagen. Zo ben je er zeker van dat deze niet onbedoeld aanwezig zijn waar ze niet horen, of afgedekt worden door andere elementen.
Heb je vragen over het aanleveren van bestanden voor digitaal contoursnijden van drukwerk? Neem dan gerust contact met ons op. We helpen je hier graag verder.
